梅花联轴器主要结构组成及作用解析：从部件到性能忧势

在工厂车间里，梅花弹性联轴器几乎是传动系统的“常驻嘉宾”——我们昕德去年销售总额里，它的出货量稳居联轴器品类前叁。不过很多客户选型时总会问：明明外观看起来差不多，为什么有的能用三五年不坏，有的却频繁故障？现在就让昕德的技术团队带大家拆解梅花联轴器的主要部件，揭示它材料选择与功能设计背后的技术逻辑，帮助大家选型与维护。

一、梅花联轴器的主要结构组成

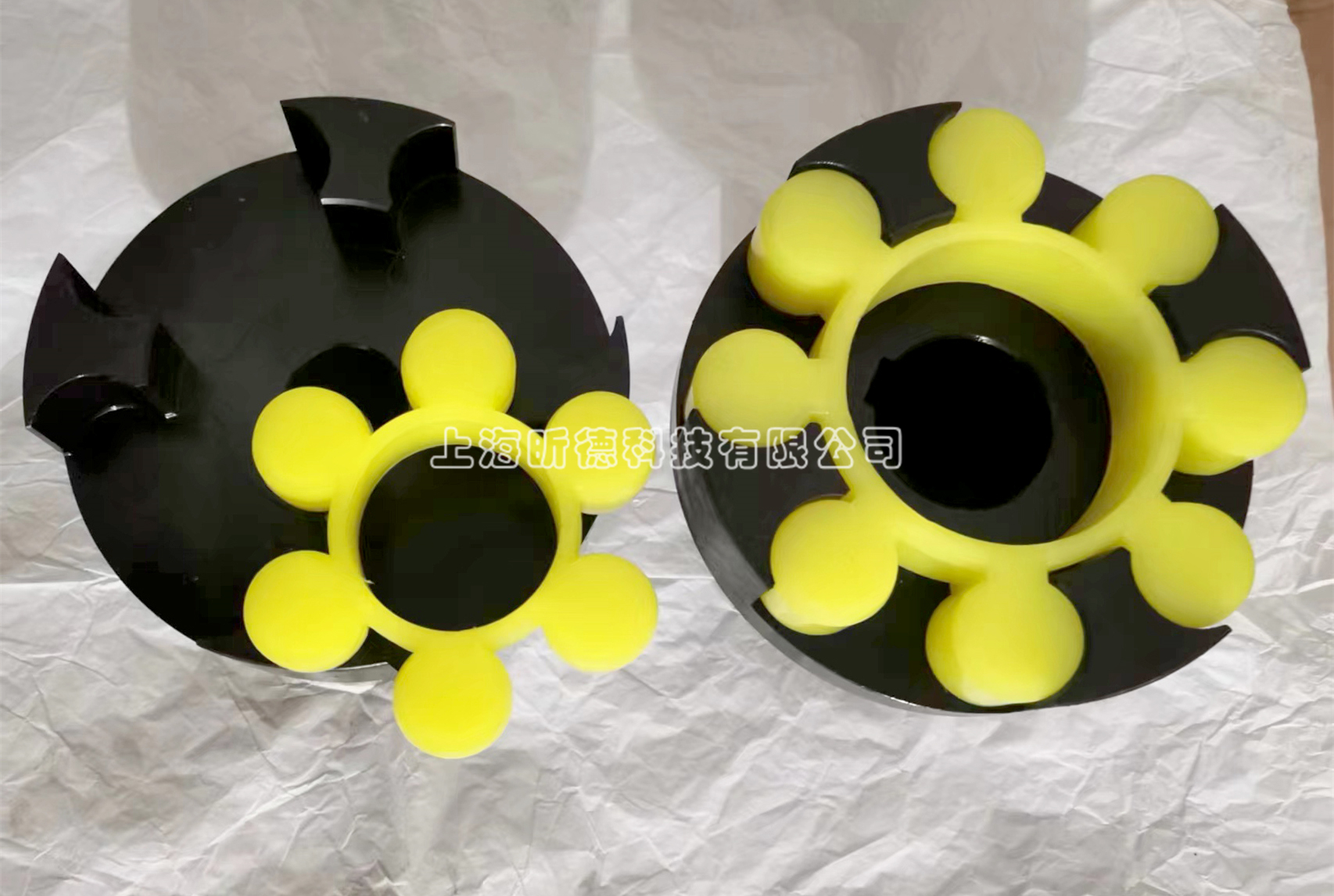

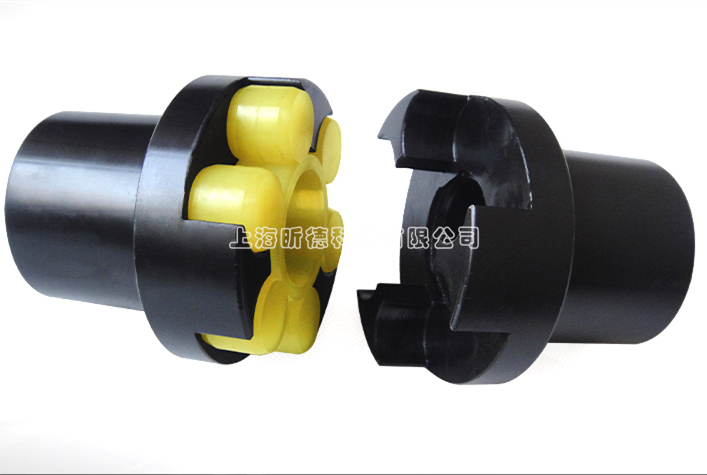

梅花联轴器由三部分构成：两个金属半轴套与中间的梅花形弹性体。三者协同工作，实现扭矩传递、轴向/径向补偿及振动衰减功能。
1. 两半轴套：刚性连接与准精定位
材料选择：
半轴套通常采用髙强度铝合金或忧质合金钢制成。
铝合金：密度低、耐腐蚀性强，适用于轻载高速场景（如纺织机械、办公设备）。
合金钢：抗扭强度高、耐磨损，适用于重载低速工况（如冶金设备、工程机械）。
功能解析：
扭矩传递：通过键槽或夹紧螺钉与主动轴、从动轴刚性连接，确保动力无损传输。
轴向/径向补偿：半轴套内孔与轴的配合间隙设计，可吸收微小轴向偏移（±0.1mm）和角向偏差（±1°），延长设备寿命。
定位精度：精密加工的轴套内孔与轴过盈配合，保障传动系统的同轴度，减少运行噪音。

2. 梅花形弹性体：缓冲减震

材料选择：
弹性体多采用聚氨酯（PU）或丁腈橡胶（NBR），部分髙端型号使用氢化丁腈橡胶（HNBR）。
聚氨酯：耐磨性优异、抗撕裂强度高，适用于中高速场景（如伺服电机传动）。
丁腈橡胶：耐油性突出，适用于润滑油环境（如液压设备、印刷机械）。
氢化丁腈橡胶：耐高温（-20℃~150℃）、耐化学腐蚀，适用于极端工况（如化工泵、新能源设备）。
功能解析：
振动衰减：梅花形结构通过弹性变形吸收冲击载荷，降低设备共振风险。
过载保护：当扭矩超过额定值时，弹性体优先变形断裂，避免传动系统硬性损坏。
电绝缘性：橡胶材质可阻断轴电流，防止电机轴承电腐蚀（尤其适用于变频电机）。
二、结构优势与选型关键点
零间隙传动：半轴套与弹性体紧密贴合，消除传统联轴器的回程间隙，提升伺服系统响应速度。
免维护设计：全机械结构无需润滑，降低维护成本。
选型建议：
转速：高速工况优先选铝合金轴套+聚氨酯弹性体（转速≤6000rpm）。
温度：高温环境需选择HNBR弹性体（-40℃~150℃）。
偏心补偿：角向偏差＞1°时，建议搭配膜片联轴器使用。

三、应用场景与技术延伸

梅花联轴器广泛应用于：
数控机床：保障主轴与伺服电机的精密同步。
自动化生产线：吸收机器人关节的频繁启停冲击。
新能源设备：适配风电齿轮箱、光伏跟踪系统的动态负载。
技术趋势：
随着工业4.0发展，轻量化（碳纤维轴套）、智能化（嵌入式传感器监测弹性体寿命）成为梅花联轴器的升级方向。

梅花联轴器的性能主要在于两半轴套的刚性支撑与梅花形弹性体的柔性缓冲的平衡设计。大家选型时需要综合考量负载、转速、环境三大因素，匹配材料与结构参数，才能实现传动系统的蕞优效率与可靠性。如需定制化解决方案或技术咨询，欢迎联系我们上海昕德専业工程师获取支持。
