昕德教你快速识别联轴器标记

    你有没有遇到这种情况?在购买联轴器的时候,看不懂联轴器的书面写法是什么意思?别着急,针对这个问题,昕德今天就来教教大家怎么快速识别联轴器标记,让你在选型上更直观快速的了解联轴器。

昕德教你快速识别联轴器标记

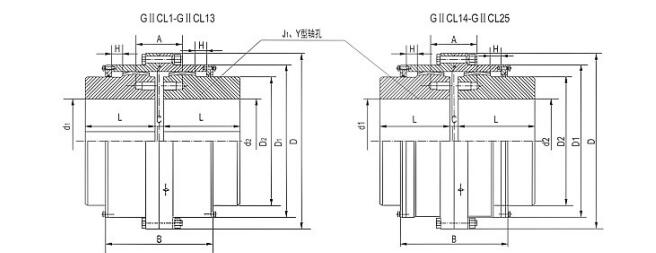

鼓形齿式联轴器标记案例
    设备两端需要用GIICL10型鼓形齿式联轴器来连接,主动端:Y型轴孔、B型键槽、d1=100、L=212;从动端:J1型轴孔、A型键槽、d2=120、L=167;
分别的标记方法为:GIICL10联轴器YB100*212JA120*167;

昕德教你快速识别联轴器标记

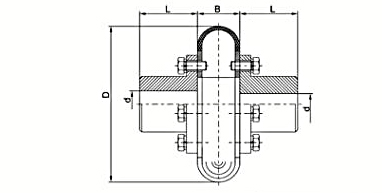

LA型轮胎式联轴器案例
    设备两端如果用LA型轮胎式联轴器来连接,主动端和从动端均为Y型轴孔,A型键槽d1=d2=65、L=142;
标记方法为:LA型联轴器65*142;

昕德教你快速识别联轴器标记

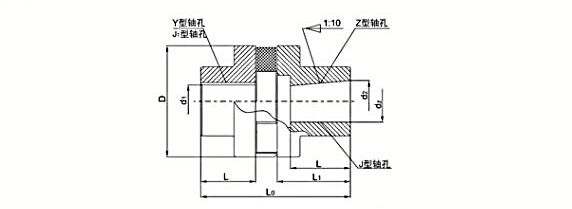

ML6梅花弹性联轴器标记案例
    设备两端如果用ML6梅花联轴器连接,主动端:Z型轴孔、C型键槽、d1=35、L=60;从动端:Y型轴孔、B型键槽、d2=48、L=112;
标记方法为:ML6联轴器ZC35*60YB48*112;
    综上,联轴器标记可以理解为书面的描述方式,不管是买方还是卖方看到合同或图纸上的标记,立马就能知道对应的联轴器参数数据,在核对图纸或产品选型时,就不会搞错了。如果大家需要采购联轴器,可以联系我们昕德联轴器生产厂家。
