联轴器是机械传动中常见的连接部件,它们种类繁多,昕德先给大家介绍几种常用的联轴器和简图,帮助让大家快速了解这些联轴器的特征和应用场合。

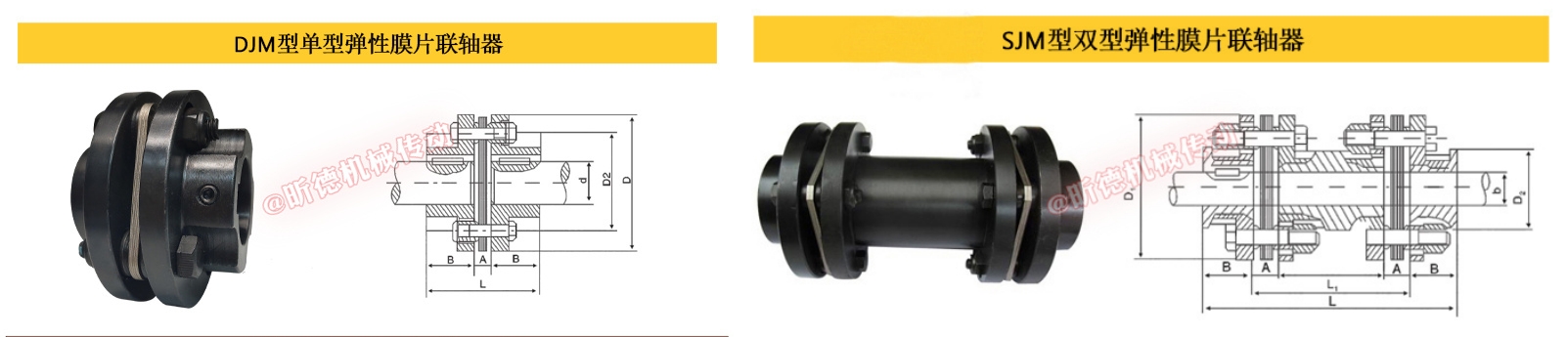

膜片联轴器至少由一个膜片和两个轴套组成,膜片联轴器可以在不干扰从动装置情况下装拆,提高设备利用率,膜片联轴器按材质可分为钢制膜片联轴器、铝合金膜片联轴器,按长度还可分为单膜片、双膜片。

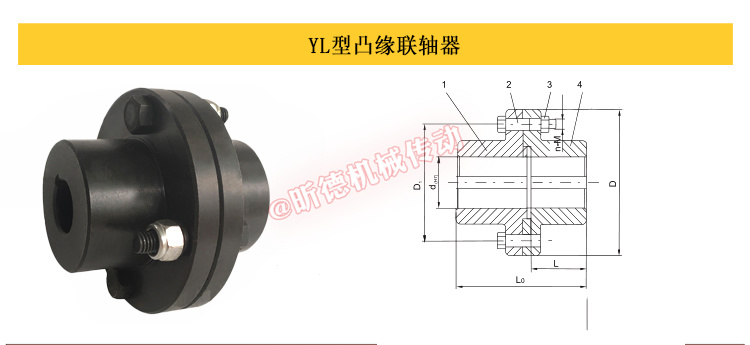

凸缘联轴器属于刚性联轴器,把两个带有凸缘的半联轴器用平键分别与两轴连接,再用螺栓把两个半联轴器成一体,凸缘联轴器的构造简单,无缓冲,可传递较大的转矩,在转速低,无冲击,轴的刚性大,对中性较好的场合应用广。

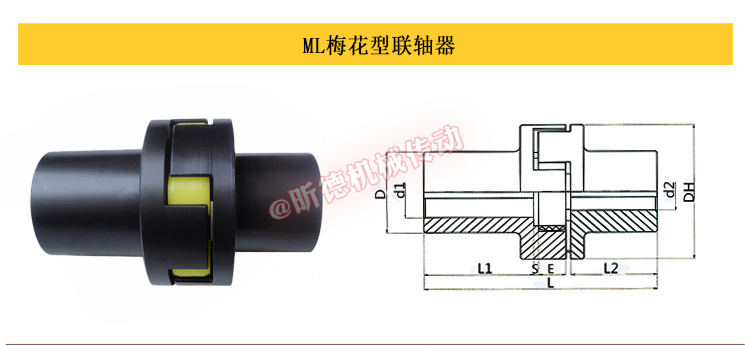

第四种:梅花联轴器
梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,由两个金属抓盘和一个弹性体组成,具有补偿两轴相对偏移,减震,耐磨及缓冲性能,两个金属爪盘一般是45号钢,但在要求载荷灵敏的情况下也有用铝合金的。

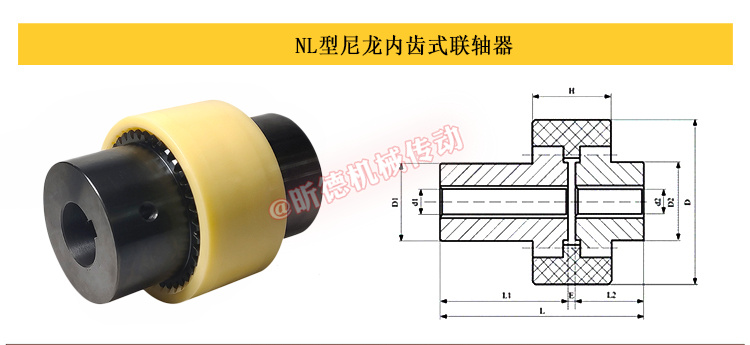

尼龙套齿式联轴器,是目前国内的最新产品,在国外已经广泛地被采用,具有结构简单、传动功效损失小、使用寿命长等优点。

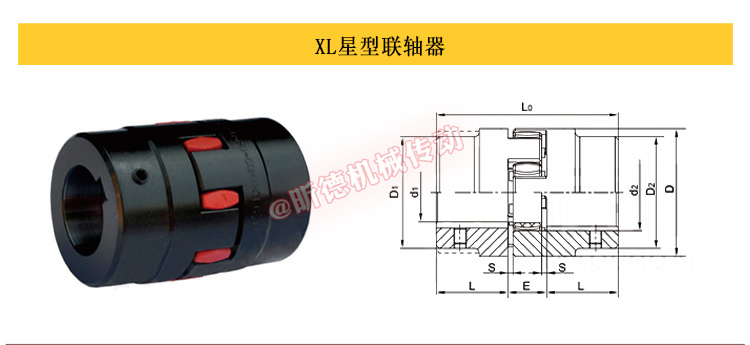

第七种:星形联轴器
星形弹性联轴器是一种高性能的联轴器,它不仅具有梅花型联轴器的优点,还克服了梅花弹性联轴器的缺点,但结构简单,成本高,增加了质量和转动惯量,应用范围受到限制。

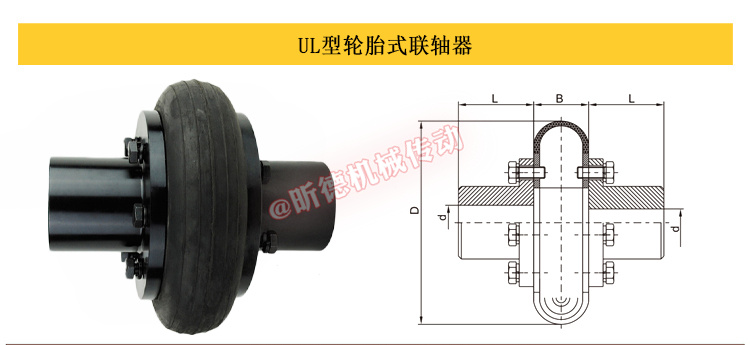

第八种:轮胎联轴器
轮胎式联轴器的轮胎体,是轮胎联轴器必要的备件之一,它具有很高的弹性,补偿两轴相对位移的能力较大,结构简单、不需润滑、装拆和维护都比较方便,型号上分为UL/LA/LB三种,三种型号中,UL型轮胎式联轴器是最常用到的联系人:刘经理
